緊湊型6G-SDI矩陣，所有輸入均內置同步器，可在所有相同格式的視頻源之間實現純凈的畫面切換，還可作為12個同步器使用，自動對SDI信號重新定時。Smart Videohub CleanSwitch配備12路輸入和12路輸出，并支持幾乎所有SD、HD和Ultra HD視頻格式。它可在一臺矩陣上同時實現多格式支持，并且在多個相同格式的視頻之間進行切換時，可在匹配同步幀率的多個格式之間進行干凈的切換。矩陣的前面板以金屬設計，外形美觀，可通過按鈕和旋鈕實現矩陣控制，并配以LCD用于顯示矩陣控制和提供視頻監看，還可通過以太網實現遠程控制。

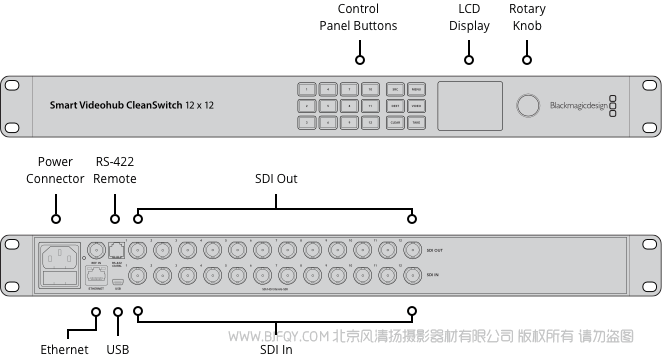

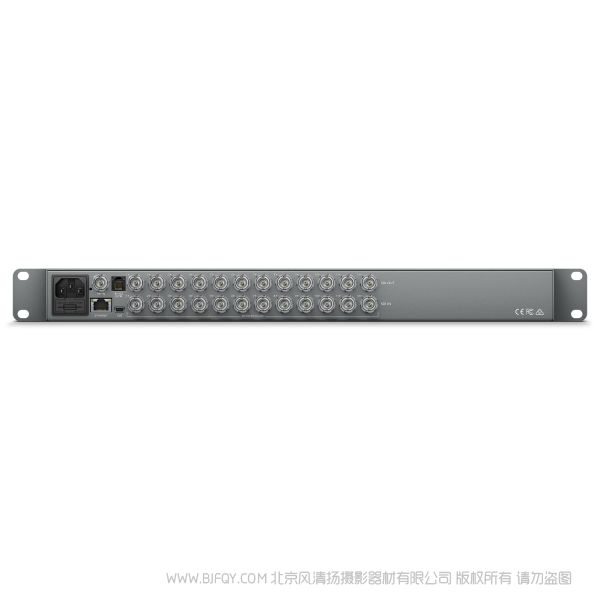

接口

SDI視頻輸入

12路10bit SD-SDI、HD-SDI和6G-SDI。

SDI視頻輸出

12路10bit SD-SDI、HD-SDI和6G-SDI。

SDI速率

270Mb、1.5G、3G、6G

視頻輸入再同步

12路輸入均配備純凈切換

SDI時鐘恢復

所有SDI輸出口都具備

同步輸入

三電平或黑場。

控制面板接口

以太網

串行控制接口

RJ-6 RS-422

多速率支持

自動檢測SD、HD或6G-SDI。可同時指派4K、HD和SD視頻。

更新

USB

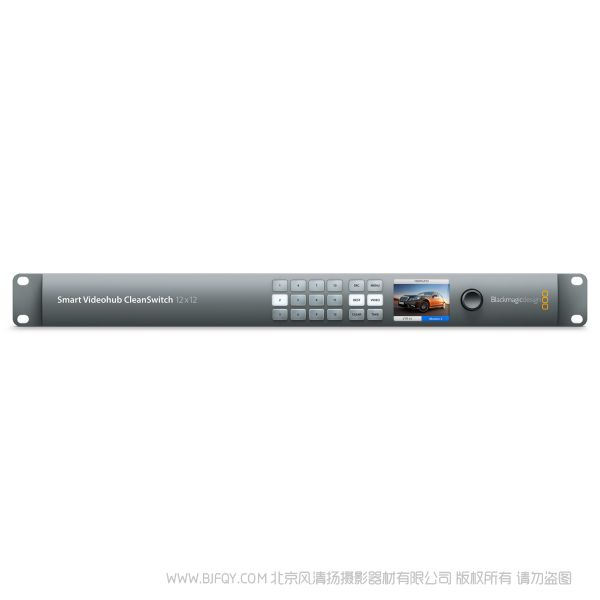

前面板矩陣控制

12個按鈕用于Videohub本地控制。6個按鈕和1個旋鈕用于控制LCD顯示器或RJ45以太網。

矩陣配置

通過前面板LCD或RJ45以太網。

RS-422矩陣控制

1路輸入用于控制矩陣交叉點切換。

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL

HD視頻格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60

2K視頻格式

2K DCI 23.98p、2K DCI 24p、2K DCI 25p
2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF

Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

4K視頻格式

4K DCI 23.98p、4K DCI 24p、4K DCI 25p

SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級、ITU-R BT.656和ITU-R BT.601。

SDI視頻采樣

4:2:2和4:4:4

SDI音頻采樣

電視標準采樣率48kHz和24bit。

SDI色彩精度

10bit 4:2:2和4:4:4。

SDI色彩空間

YUV或RGB

SDI自動切換

每路輸入可在SD-SDI、HD-SDI和6G-SDI之間自動選擇。

SDI元數據支持

依照SMPTE 352M的視頻有效載荷識別輔助數據。

控制

內置控制面板

12個按鈕用于Videohub本地控制。6個按鈕和1個旋鈕用于菜單控制。2.2英寸彩色顯示屏

外部控制面板

內含Blackmagic Videohub軟件控制面板，適用于Mac及Windows。支持Blackmagic Smart Control和Master Control硬件控制面板，內附Blackmagic Videohub SDK及Ethernet Videohub Control Protocol控制協議

軟件

軟件控制

附贈矩陣控制軟件，兼容Windows?和Mac?操作系統。

內部軟件升級

通過自帶更新程序升級。

顯示器

內置LCD屏幕，用于視頻和菜單設置。

電源要求

斷電保護

電源重新連接后可立即恢復之前保留的矩陣各路連接。

電源

需要使用IEC電源線。100 - 240V AC輸入。

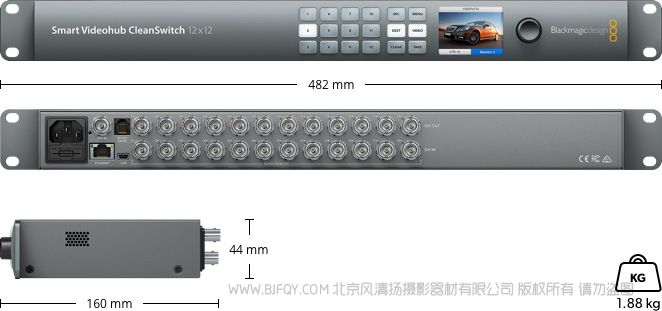

物理規格

物理安裝

1個機架單位。小于6英寸深。

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到45° C（-4° 到 113° F）

相對濕度

0%到90%不結露

裝箱配置

Smart Videohub CleanSwitch 12x12

歡迎卡內含QR碼，可用于軟件下載。

保修

3年有限制造商保修，12個月前面板保修。
