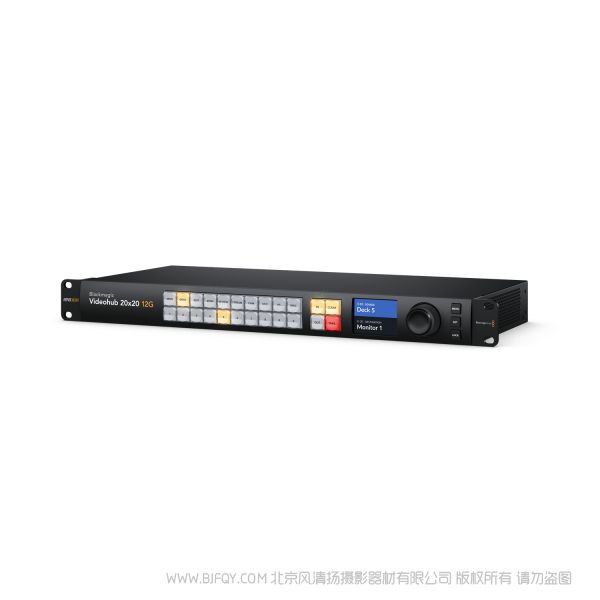

Blackmagic Videohub 20x20 12G是一款先進的零延遲視頻矩陣，同時支持矩陣上任何SD、HD和Ultra HD組合。它采用1RU機身，搭載20個12G-SDI輸入和20個12G-SDI輸出，以及同步接口。前面板LCD讓您可以在指派前查看視頻，并清楚顯示指派標簽和視頻格式。通過按鈕選擇直接指派信號，也可使用帶電磁離合器的大尺寸旋鈕控制。它還擁有SDI時鐘恢復功能，外部以太網控制，并支持所有SDI視頻格式，上至2160p60。

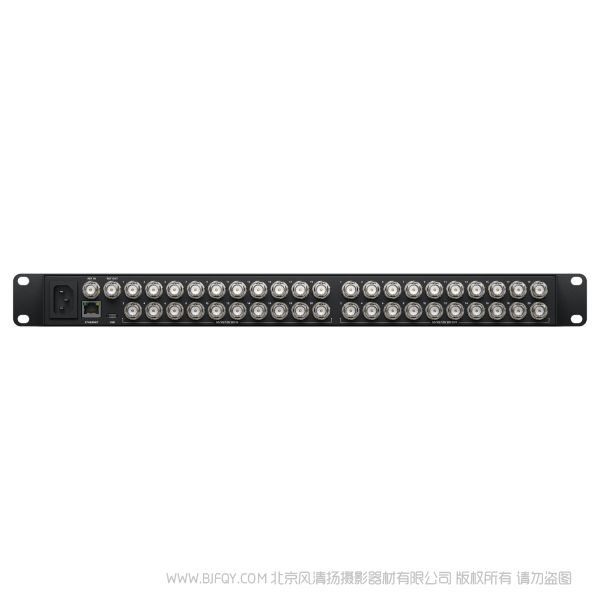

接口

SDI視頻輸入

20

點擊這里查看兼容存儲介質概述。

SDI視頻輸出

20

SDI速率

DVB-ASI、270Mb、1.5G、3G、6G、12G。

視頻輸入再同步

無

SDI時鐘恢復

所有SDI輸出口都具備

同步輸入

三電平或黑場。

同步輸出

同步信號在信號鏈終點停止。

以太網

支持10/100/1000 BASE-T。

計算機接口

USB-C

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL


HD視頻格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p47.95、1080p48、1080p50、1080p59.94、1080p60
1080PsF23,98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30


2K視頻格式

2Kp23.98 DCI、2Kp24 DCI、2Kp25 DCI、2Kp29.97 DCI、2Kp30 DCI、2Kp47.95 DCI、2Kp48 DCI、2Kp50 DCI、2Kp59.94 DCI、2Kp60 DCI
2KPsF23.98 DCI、2KPsF24 DCI、2KPsF25 DCI、2KPsF29.97 DCI、2KPsF30 DCI


Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、2160p47.95、2160p48、2160p50、2160p59.94、2160p60


4K視頻格式

4Kp23.98 DCI、4Kp24 DCI、4Kp25 DCI、4Kp29.97 DCI、4Kp30 DCI、4Kp47.95 DCI、4Kp48 DCI、4Kp50 DCI、4Kp59.94 DCI、4Kp60 DCI


SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M、SMPTE 424M、SMPTE 425M A級和B級
SMPTE 2081-1、SMPTE 2081-10、SMPTE 2082-10、ITU?R BT.656和ITU?R BT.601


SDI音頻采樣

電視標準采樣率48kHz和24bit。

SDI視頻采樣

YUV 4:2:2和RGB 4:4:4

SDI色彩精度

所有HD和2K模式下10bit、12bit RGB 4:4:4，Ultra HD模式下高至2160p30，4K模式下高至4Kp30 DCI。所有模式下10bit YUV 4:2:2。

SDI色彩空間

REC 601、REC 709、REC 2020

SDI自動切換

每路輸入可自動選擇270Mb SD-SDI、1.5G HD-SDI、HD-SDI、3G A級和B級HD-SDI、6G HD-SDI、12G-SDI和DVB-ASI，因此每路輸入可分別使用不同電視格式。

SDI元數據支持

依照SMPTE 352M的視頻有效載荷識別輔助數據。

控制

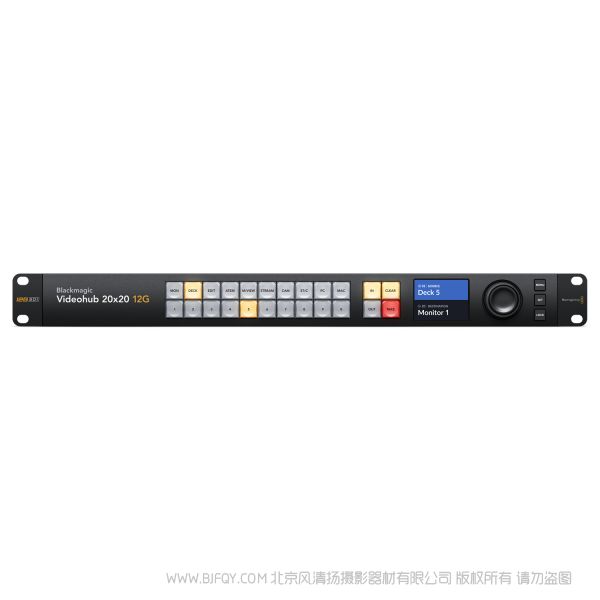

內置控制面板

24個按鈕用于本地控制Videohub，3個按鈕和搜索旋鈕用于菜單控制。2.2英寸彩色顯示屏。

外部控制面板

內含Blackmagic Videohub軟件控制面板，適用于Mac及Windows。支持Videohub Smart Control Pro與Videohub Master Control Pro硬件面板。內附Blackmagic Videohub SDK及Ethernet Videohub Control Protocol控制協議

控制面板接口

以太網

軟件

軟件控制

附贈矩陣控制軟件，兼容Windows?和Mac?操作系統。

內部軟件升級

通過自帶更新程序升級。

顯示器

顯示

內置2.2英寸LCD屏幕，用于視頻和菜單設置。

電源要求

電源供應

1 x 內部電源，100 - 240V AC，50/60Hz。需要使用IEC電源線纜。

斷電保護

可在電源重新連接后立即恢復之前保留的各路交叉點連接。

功耗

較高27.5W。

物理安裝

1RU高。

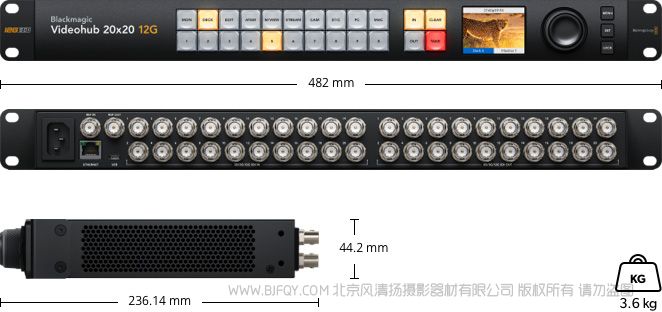

物理規格

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4°到140° F）

相對濕度

0%到90%不結露

裝箱配置

Blackmagic Videohub 20x20 12G

歡迎卡內含QR碼，可用于軟件下載。

保修

3年有限制造商保修，12個月前面板保修。
