可連接Ultra HD監視器或電視機監看多達16路SDI信號源，每路窗口均可獲得雙倍分辨率！可監看SD、HD和Ultra HD-SDI的信號畫面，混合格式，不限順序！每個輸入接口均配備幀同步器。

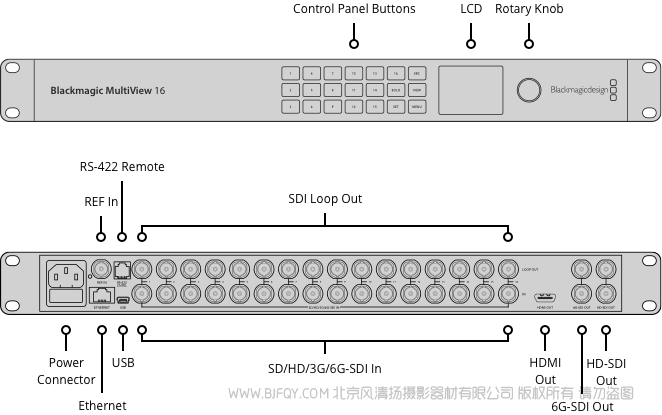

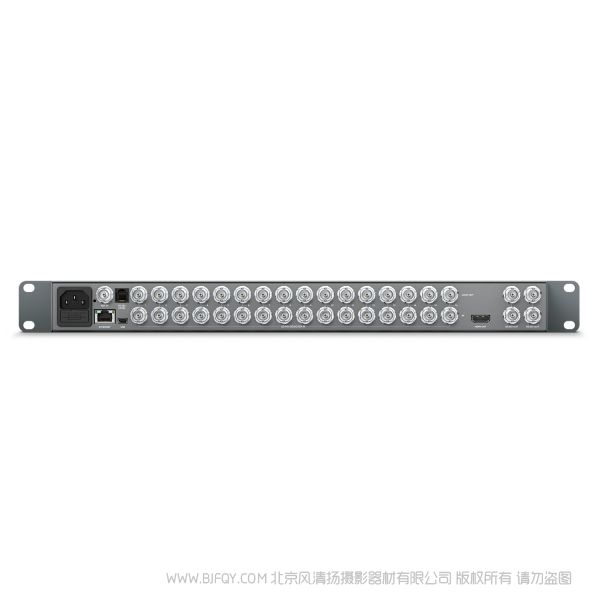

接口

SDI視頻輸入

16路10-bit SD-SDI、HD-SDI和6G?SDI。

SDI視頻環通輸出

16路10bit SD-SDI、HD-SDI和6G?SDI。

SDI速率

270Mb、1.5G、3G、6G

SDI視頻多畫面分割輸出

2路10bit HD-SDI，2路10bit 6G?SDI。

HDMI視頻多畫面分割輸出

1路HDMI type A接口。輸出支持顯示器EDID。

SDI時鐘恢復

所有SDI輸出口都具備時鐘恢復，標清、高清或6G?SDI視頻自動切換。

同步輸入

黑場和三電平同步，支持SD、HD和4K。

多速率支持

自動檢測SD、HD或6G?SDI。可同時查看4K、HD和SD視頻。

更新

通過USB 2.0高速接口（480Mb/s）或以太網。

配置

可通過前面板LCD屏幕或使用RJ45以太網或USB 2.0更新固件和設置IP地址。

格式

SD視頻格式

525i59.94 NTSC, 625i50 PAL

HD視頻格式

720p50、720p59.94、720p60、 1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60、 1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30, 1080i50、1080i59.94、1080i60

2K視頻格式

2K DCI 23.98p、 2K DCI 24p、 2K DCI 25p 2K DCI 23.98PsF、 2K DCI 24PsF、 2K DCI 25PsF

Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30

4K視頻格式

4K DCI 24p

SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 425M-B、ITU?R BT.656和ITU?R BT.601。

音頻表

每個分割畫面均配備VU標準音頻表。

源信號指派

支持

SDI視頻采樣

4:2:2

SDI音頻采樣

電視標準采樣率48kHz和24bit。

SDI色彩精度

10bit 4:2:2

SDI色彩空間

YUV

SDI自動切換

每路輸入可自動選擇SD-SDI、HD-SDI和6G?SDI，因此每路輸入可分別使用不同電視格式。

SDI元數據支持

依照SMPTE 352M的視頻有效載荷識別輔助數據。

控制

內置控制面板

設有16個按鈕，可通過本地控制信號源指派，5個按鈕和滾輪可用于菜單控制。2.2英寸彩色顯示屏。

外部控制面板

內含Blackmagic Videohub軟件控制面板，可通過Mac OS及Windows計算機將信號源指派到分割畫面。支持Blackmagic Smart Control和Master Control硬件控制面板。自帶Blackmagic Videohub SDK及以太網Videohub Control Protocol控制協議。

RS-422控制

RJ9用于外部控制。

顯示器

內置1.5英寸LCD屏幕，用于菜單設置。

軟件

軟件控制

附贈MultiView軟件，適用于Windows?和Mac?操作系統。

內部軟件升級

通過自帶更新程序升級。

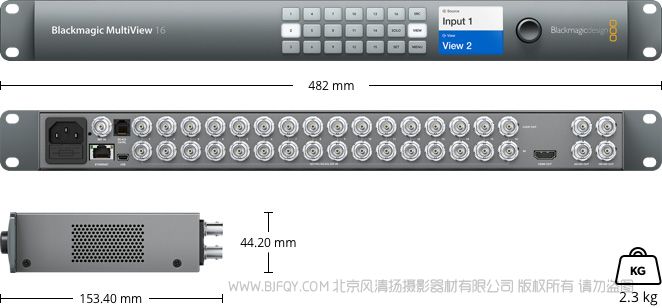

物理安裝

1個機架單位。小于6英寸深。

電源要求

電源

需要使用IEC電源線纜, 100 - 240V AC輸入。

斷電保護

MultiView 16可在電源重新連接后立即恢復之前保留的各項設置。

功耗

45W

物理規格

環境規格

操作溫度

0°到40°C（32°到104°F）

存儲溫度

-20°到45°C（-4° 到 113°F

相對濕度

0%到90%不結露

裝箱配置

Blackmagic MultiView 16

歡迎卡內含QR碼，可用于軟件下載。

保修

12個月有限制造商保修。
