UltraStudio HD Mini配有專業廣播級接口，包括3G-SDI、模擬YUV和復合NTSC/PAL視頻輸入，以及一路同步輸入。同時還搭載兩個?英寸音頻接口，用于連接平衡信號源和HiFi信號源的模擬音頻輸入。此外，UltraStudio HD Mini能夠通過內置RS-422接口遠程控制專業廣播級錄機。輸出方面，它配有帶填充和鍵的雙鏈路3G-SDI，以及HDMI接口，用于在大屏幕電視機上進行視頻監看！

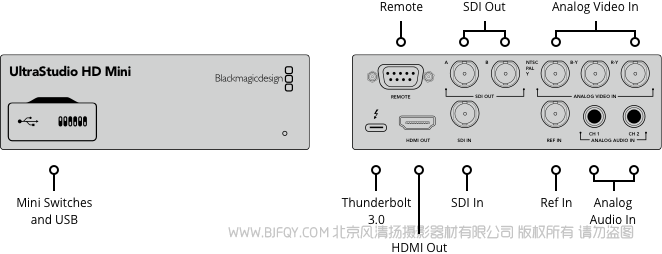

接口

SDI視頻輸入

1路3Gb/s可切換SD/HD

SDI視頻輸出

2路3Gb/s可切換SD/HD，支持填充和鍵。

SDI速率

270Mb、1.5G、3G

光纖SDI

無

HDMI視頻輸入

無

HDMI視頻輸出

1 x HDMI 1.4b A類接口。

模擬視頻輸入

Y、B-Y、R-Y/NTSC/PAL

模擬視頻輸出

無

模擬音頻輸入

2個1/4英寸插孔接口用于平衡及非平衡模擬音頻。

模擬音頻輸出

無，僅限于加嵌音頻。

SDI音頻輸入

16通道嵌入SD和HD。

SDI音頻輸出

16通道嵌入SD和HD。

HDMI音頻輸出

2通道嵌入SD和HD。

時間碼接口

無 僅限于RP-188

同步輸入

三電平或黑場。

支持的編解碼

AVC-Intra、AVCHD、佳能XF MPEG2、數碼單反、DV-NTSC、DV-PAL、DVCPRO50、DVCPROHD、DPX、HDV、XDCAM EX、XDCAM HD、XDCAM HD422、DNxHD、DNxHR、Apple ProRes 4444、Apple ProRes 422 HQ、Apple ProRes 422、Apple ProRes LT、Apple ProRes 422 Proxy、無壓縮8bit 4:2:2、無壓縮10bit 4:2:2。

軟件

自帶軟件

Media Express、Disk Speed Test、LiveKey、Blackmagic Desktop Video Utility以及Blackmagic Mac和Windows版驅動。Media Express、Blackmagic Desktop Video Utility和Blackmagic Linux版驅動。

內部軟件升級

固件內置軟件驅動程序。軟件驅動可在系統啟動時加載或通過軟件更新程序加載。

應用軟件

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Adobe Photoshop CC

其他支持的應用程序：

Tools On Air Just：Play & Live & In、Softron MovieRecorder & MReplay、Adobe Flash Media Live Encoder、Telestream Wirecast、Livestream Producer、Resolume Arena、Magix Vegas Pro & Movie Edit Pro Premium、Corel VideoStudio Pro、CyberLink PowerDirector、Vidblaster X & Studio & Broadcast、Uniplay One & CG、CasparCG Server、Magicsoft CG、Xsplit Broadcaster、Imagine Communications Velocity & InfoCaster、DevTek Easy Media Suite、Metus Ingest、Boinx Software MimoLive、Cinegy Capture Pro、vMix Live、Renewed Vision ProPresenter、Ventuz Director、Class X Liveboard & Coral CG、Glookast Capturer、Open Broadcaster Software Studio、Nautilus NEMO3D、Burst Video Webclip2Go & [REC]Marker、Zoom。

視頻格式

SD視頻格式

525i59.94 NTSC、625i50 PAL

HD視頻格式

720p50、720p59.94、720p60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、1080PsF30
1080i50、1080i59.94、1080i60


2K視頻格式

2K DCI 23.98p、2K DCI 24p、2K DCI 25p、2K DCI 23.98PsF、2K DCI 24PsF、2K DCI 25PsF

Ultra HD視頻格式

無

4K視頻格式

無

SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 372M和SMPTE 425M A/B

SDI元數據支持

RP 188/SMPTE 12M-2和隱藏式字幕。

音頻采樣

電視標準采樣率48kHz和24bit。

SDI視頻采樣

4:2:2/4:4:4

色彩空間

REC 601，REC 709。

HDMI分辨率

從連接設備輸入的像素到像素精度的HD分辨率。

多速率支持

SDI和HDMI視頻接口可在標清和高清之間切換。SDI可在270 Mb/s、1.5 Gb/s和3 Gb/s之間切換。

硬件幀緩沖器

v210（10bit YUV）、2vuy（8bit YUV）、ARGB、BGRA（8bit RGB）、r210（10bit RGB）、R12B、R12L（12bit RGB）

色彩精度

HDMI

上至1080p30的8bit RGB 4:4:4，以及所有格式的8bit、10bit YUV 4:2:2。

SDI

上至1080p30的8bit、10bit、12bit RGB 4:4:4，以及所有格式的8bit、10bit YUV 4:2:2。

計算機采集

1 x Thunderbolt? 3用于Mac和Windows系統。從Thunderbolt主機獲得電源，包括Blackmagic Desktop Video SDK。

控制

內置控制面板

無。支持Teranex Mini Smart Panel智能前面板，配有2.2英寸彩色顯示屏用于視頻預監、音頻表和狀態顯示。

設備控制

1 x RS-422錄機控制

處理

色彩空間轉換

硬件實時

HD下變換

從事HD視頻格式播放時，可在SDI B輸出上進行實時10bit硬件下變換。有Letterbox（上下加黑邊）、Anamorphic（變形）16:9以及Center Cut（左右切邊）4:3等風格可選。

實時特效

Final Cut Pro X內部特效。Premiere Pro CC Mercury Playback Engine特效。Avid Media Composer內部特效。DaVinci Resolve。

物理安裝

要求計算機配備Thunderbolt? 3 USB-C端口。完整系統要求請參閱支持頁面。

操作系統

Mac 11.1 Big Sur、
Mac 12.0 Monterey或更高版本。

Windows 8.1、10和11的64位操作系統。

Linux

電源要求

通過Thunderbolt線纜供電。要求計算機配備Thunderbolt? 3 USB-C端口。

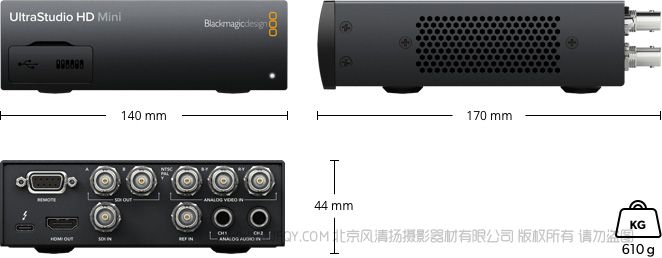

物理規格

環境規格

操作溫度

5°到40° C（32°到104° F）

存儲溫度

-20°到45° C（-4° 到 113° F）

相對濕度

0%到90%不結露

裝箱配置

UltraStudio HD Mini

歡迎卡內含QR碼，可用于軟件下載。

DaVinci Resolve SD卡

保修

3年有限制造商保修。
