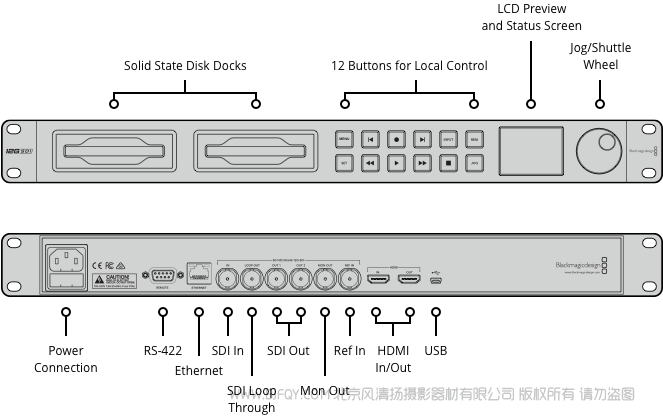

接口

SDI視頻輸入

1

SDI視頻輸出

2

SDI速率

270Mb、1.5G、3G、6G、12G

HDMI視頻輸入

HDMI 2.0 A類接口，支持Ultra HD 4K 10bit 60p，采樣率4:2:2。

HDMI視頻輸出

HDMI 2.0 A類接口，支持Ultra HD 4K 10bit 60p，采樣率4:2:2。

模擬視頻輸入

無

模擬視頻輸出

無

模擬音頻輸入

無，僅限于加嵌音頻

模擬音頻輸出

無，僅限于加嵌音頻

時間碼接口

無

SDI音頻輸入

16通道嵌入SD、HD和UHD的QuickTime文件。2通道嵌入HD的Avid DNxHD MXF文件。

SDI音頻輸出

16通道嵌入SD、HD和UHD的QuickTime文件。2通道嵌入HD的Avid DNxHD MXF文件。

HDMI音頻輸入

8通道嵌入SD、HD和UHD的QuickTime文件。2通道嵌入HD的Avid DNxHD MXF文件。

HDMI音頻輸出

8通道嵌入SD、HD和UHD的QuickTime文件。2通道嵌入HD的Avid DNxHD MXF文件。

同步輸入

三電平或黑場

錄機配置

可通過前面板或USB 2.0高速接口配置。

計算機接口

1個USB 2.0 Mini-B端口用于軟件更新以及HyperDeck Utility軟件控制。

格式

SD視頻格式

525i59.94 NTSC、625i50 PAL

HD視頻格式

720p50、720p59.94、720p60、
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60
1080PsF23.98、1080PsF24、1080PsF25、1080PsF29.97、 1080PsF30
1080i50、1080i59.94、1080i60

Ultra HD視頻格式

2160p23.98、2160p24、2160p25、2160p29.97、2160p30、 2160p50、2160p59.94、2160p60

SDI規范

SMPTE 259M、SMPTE 292M、SMPTE 296M、SMPTE 425M B級

SDI元數據支持

HD RP188和CEA-708隱藏式字幕。

音頻采樣

電視標準采樣率48Khz，24bit。

視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 601、REC 709、
REC 2020 僅用于播放

復制保護

HDMI輸入無法從有復制保護的HDMI信號源上采集。采集和發布內容前請確認版權。

存儲介質

存儲介質

2 x SSD用于SD、HD和Ultra HD記錄

存儲介質類型

SATA-II或SATA-III型固態硬盤

媒體格式

可將硬盤格式化為ExFAT（Windows/Mac）或HFS+（Mac）文件系統

所支持的編解碼器

無壓縮QuickTime、ProRes 422 HQ QuickTime、ProRes 422 QuickTime、ProRes 422 LT QuickTime、ProRes 422 Proxy QuickTime、Avid DNxHD/HR QuickTime和Avid DNxHD/HR MXF

計算機采集

無

控制

內置控制面板

12個按鈕用于播放和菜單控制，2.2英寸彩色顯示屏。

外部控制

RS-422錄機控制、SDI開始/停止、時間碼運行。內附Blackmagic HyperDeck SDK及Ethernet HyperDeck Control Protocol控制協議

軟件

自帶軟件

Media Express、Disk Speed Test測速工具、Blackmagic System Preferences系統偏好和Blackmagic驅動程序（僅限Mac系統）。

內部軟件升級

系統啟動時加載或使用USB端口通過軟件更新程序加載。

操作系統

Mac 10.14 Mojave、
Mac 10.15 Catalina或更高版本。

Windows 8.1和10操作系統。

顯示器

自帶LCD屏幕，可用于視頻、音頻和時間碼監看以及菜單設置。

物理安裝

1個機架單位。小于7英寸深。

電源要求

電源

1個內部100-240V AC電源。

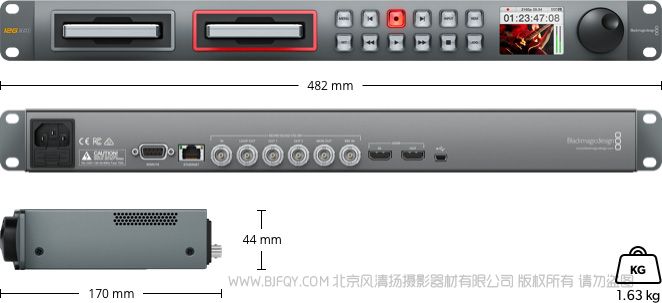

物理規格

環境規格

操作溫度：

5°到40° C（41°到104° F）

存儲溫度：

-20°到45° C（-4° 到 113° F）

相對濕度：

0%到90%不結露

裝箱配置

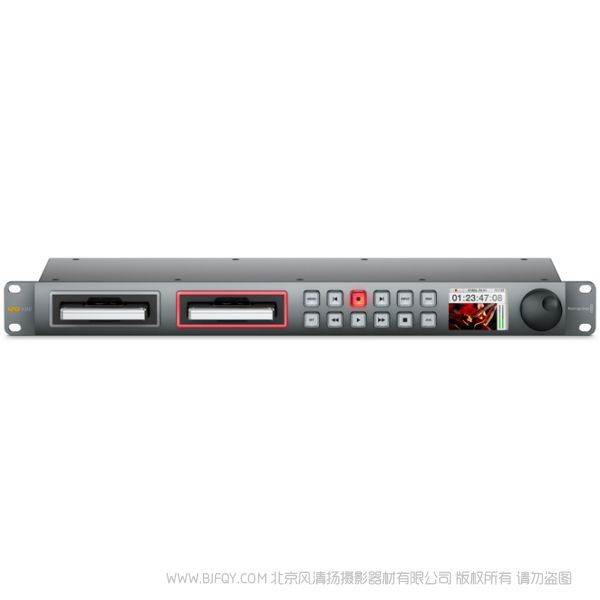

HyperDeck Studio 12G

含有軟件、用戶手冊、Blackmagic HyperDeck SDK及Ethernet HyperDeck Control Protocol控制協議的SD卡。

保修

12個月有限制造商保修
