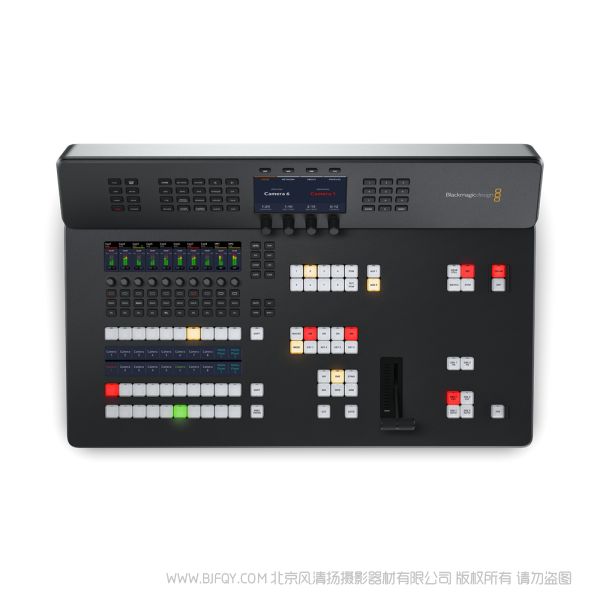

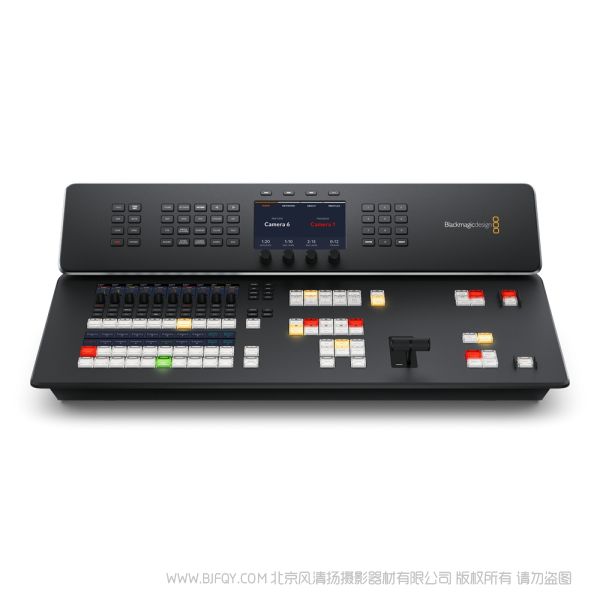

ATEM Television Studio HD8 ISO型號包含ATEM Television Studio HD8的所有功能，還能將所有8路輸入的ISO記錄為單獨的視頻文件。此外還支持通過本地以太網或全球互聯網控制多達8臺遠程攝影機。遠程攝影機還支持Tally和攝影機控制！

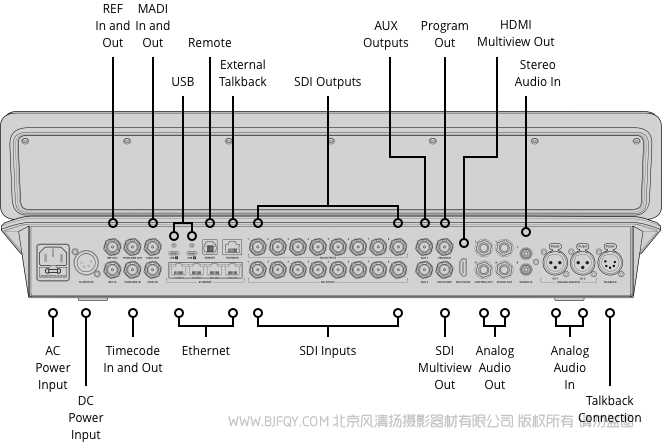

接口

SDI視頻輸入

8

SDI視頻輸出

12

SDI速率

1.5G、3G

HDMI視頻輸出

1

音頻輸入接口總數

2 x XLR平衡模擬音頻，

1 x BNC 32通道MADI數字音頻，

2 x RCA立體聲模擬音頻，

1 x 5針XLR對講。

音頻輸出接口總數

4 x 1/4英寸插孔模擬音頻，

1 x BNC 64通道MADI數字音頻，較多可啟用50個通道，

1 x 5針XLR對講。

SDI音頻輸入

所有SDI輸入均設有4通道嵌入式音頻。

SDI音頻輸出

所有SDI輸出均設有2通道嵌入式音頻。

時間碼接口

1 x BNC輸入，1 x BNC輸出。

同步輸入

1 x BNC輸入，1 x BNC輸出。

三電平或黑場。

視頻輸入再同步

8路輸入均配備。

幀率和格式轉換器

8路輸入均配備。

SDI輔助輸出

2

SDI節目輸出

1

網絡攝像頭輸出

2 x USB-C，支持720p或1080p，PGM幀率。

多畫面分割總數

1 x 3G-SDI

1 x HDMI

遠程

RJ12支持RS-422

控制面板接口

以太網。控制面板和主機可直接連接，或者通過網絡連接。

內部時間碼發生器

支持

對講

RJ45可連接第三方對講系統。

Tally輸出

可通過以太網接口連接Blackmagic Design的GPI and Tally Interface添加。（需另購）。

以太網

4 x RJ45，搭載互聯網網絡交換機。支持10/100/1000 BASE-T。

計算機接口

2 x USB-C支持USB 2.0，可用于外接存儲盤記錄、網絡攝像頭輸出、軟件控制、軟件更新及切換臺連接。

格式

SD視頻格式

無

HD視頻輸入格式

720p50、720p59.94、720p60
1080i50、1080i59.94、1080i60
1080p23.98、1080p24、1080p25、1080p29.97、1080p30、1080p50、1080p59.94、1080p60


SDI規范

SMPTE 292M、SMPTE 296M、SMPTE 424M、SMPTE 425M A級和B級.


視頻采樣

4:2:2

色彩精度

10bit

色彩空間

REC 709

SDI自動切換

在1.5G-SDI和A級或B級3G-SDI之間自動檢測。

產品規格

上游鍵控

4

下游鍵控

2

高級色鍵

4

SuperSource

1

線性/亮度鍵控

7

轉場鍵控（Stinger/DVE）

1個Stinger，1個DVE。

疊加層總數

8

圖形發生器

7

彩底發生器

2

控制面板

集成面板，搭載全部切換和設置控制。

可指派窗口

16

窗口源標簽

支持

Tally

紅色表示節目，綠色表示預監。

對講支持

支持

混音消除支持

支持

流媒體信號源

流媒體信號源總數

較多8個

流媒體信號源格式

RTMP視頻帶有音頻，通過本地網絡或互聯網連接從兼容的Blackmagic Design攝影機輸出HyperDeck高、HyperDeck中、HyperDeck低、流媒體高、中或低品質設置。

查閱用戶手冊獲得數據速率信息

流媒體信號源設置

映射到ATEM Software Control設置中的輸入。

流媒體

直接推流

支持通過實時消息傳輸協議（RTMP）經以太網或通過USB-C共享互聯網直接推流。

記錄

直接記錄視頻和音頻

USB-C擴展端口，直接記錄到外部存儲介質。

視頻記錄

節目可記錄為H.264 .mp4文件，使用流媒體品質設置，以及ATEM視頻格式，帶AAC音頻。

SDI輸入可記錄為H.264 .mp4文件，使用較高70Mb/s的ATEM視頻格式，帶AAC音頻。

音頻記錄

音頻輸入可記錄為單獨24bit 48KHz .wav文件。包括8 x SDI 2通道嵌入式音頻輸入、4 x 模擬音頻輸入以及上至32通道MADI數字音頻。

切換

節目切換，記錄為DaVinci Resolve項目.drp文件。

存儲介質

所有媒體池靜幀和片段可保存成單獨的媒體文件夾。

存儲介質格式化

支持格式化為ExFAT（Windows/Mac）。APFS或HFS+（Mac）。

多畫面分割監看

多畫面分割監看

1 x 多畫面分割，通過SDI和HDMI，可選擇16、13、10、7或4個分割畫面配置。可以監看節目、預覽、輸入、媒體播放器、DSK、SuperSource、純畫面，可選擇標簽和音頻表顯示。

多畫面分割視頻格式

HD

顯示器較低分辨率

1366 x 768

媒體播放器

媒體播放器

2

通道

每個媒體播放器都有填充和鍵通道。

媒體池靜幀容量

20

媒體池靜幀格式

PNG、TGA、BMP、GIF、JPEG和TIFF。

媒體池片段容量

2 x 上至1080p60。

媒體播放器可存放的720 HD片段長度

400幀

媒體播放器可存放的1080 HD片段長度

200幀

媒體池視頻文件格式

TGA序列。

媒體池音頻文件格式

WAV、MP3和AIFF。

處理

處理延遲

同步鎖相時< 10條掃描線，與切換臺格式相同。

調音臺

58通道調音臺。

可選On/Off/音頻跟隨視頻（AFV）。

電平和峰值音頻表。

主增益控制。

6頻段參量均衡器、動態處理包括擴展器、門限器、壓縮器和限制器。

攝影機控制

當搭配大多數Blackmagic Design攝影機使用時，ATEM可控制兼容鏡頭的對焦、光圈、變焦，以及增益、白平衡、色調、快門、ND濾鏡、調色工具、Tally和記錄開始/停止等攝影機設置。

下變換

無

軟件

附贈控制面板

附贈ATEM Software Control軟件控制面板，支持Mac 12.0 Monterey、Mac 13.0 Ventura或更高版本，以及Windows 10或11操作系統。

軟件更新

使用USB或以太網接口直接連接到Mac OS或Windows計算機。自帶ATEM Setup Utility。

電源要求

電源供應

1 x 100 - 240 AC 50/60Hz IEC C14內部電源接口。

1 x 4針XLR 12V DC端口，用于外接電源或電池。

功耗

較高100W。

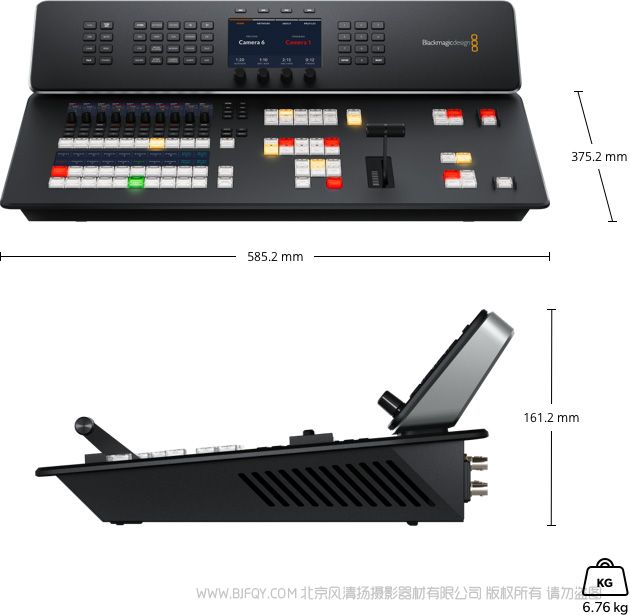

物理安裝

物理安裝

工作臺或嵌入式安裝。

環境規格

操作溫度

0°到40° C（32°到104° F）

存儲溫度

-20°到60° C（-4°到140° F）

相對濕度

0%到90%不結露

裝箱配置

ATEM Television Studio HD8 ISO

歡迎卡內含QR碼，可用于軟件下載。

保修

12個月有限制造商保修。
