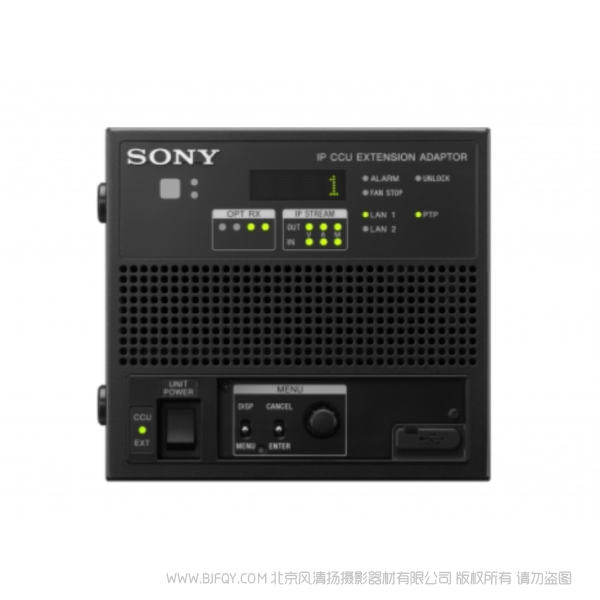

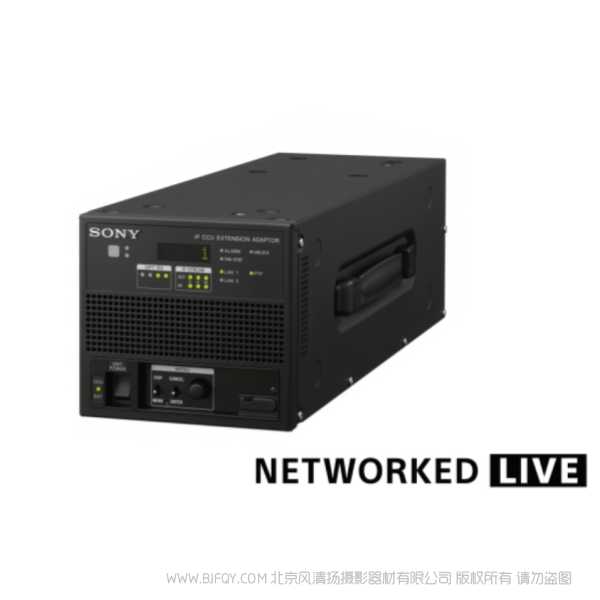

HDCE-RX30 IP 攝像機控制單元 (CCU) 擴展適配器支持在攝像機與攝像機控制單元之間使用 HDCE-TX30 進行 IP 路由以供多個演播室使用，以降低遠程現場制作的成本和復雜性。

與 HDCE-TX30 IP 攝像機擴展適配器配合使用，HDCE-RX30 可直接連接到遠離攝像頭的 CCU（攝像機控制單元）。索尼 HDC-3500/3100 和 HDC-2500/2400/1700 系列系統攝像機發出的未壓縮信號被轉換為 SMPTE ST 2110，并通過 IP 網絡進行流傳輸，而對攝像頭與攝像機控制單元之間的距離沒有限制。

該適配器支持主要 IP 內部通話供應商（包括 RTS、Clear-Com 和 Riedel），使主要制作中心的制作人和導演可以與遠程場地的攝像機操作員進行實時通信。

與 HDCE-TX30 發射器配合使用，HDCE-RX30 還可以簡化多個演播室、控制室和機房之間的設備集中分配，從而通過 IP 將攝像機信號即時路由到設施的其他部分。

支持 JPEG XS 的 IP HDCE 軟件許可證*2（無外包裝盒）當前正在開發中。

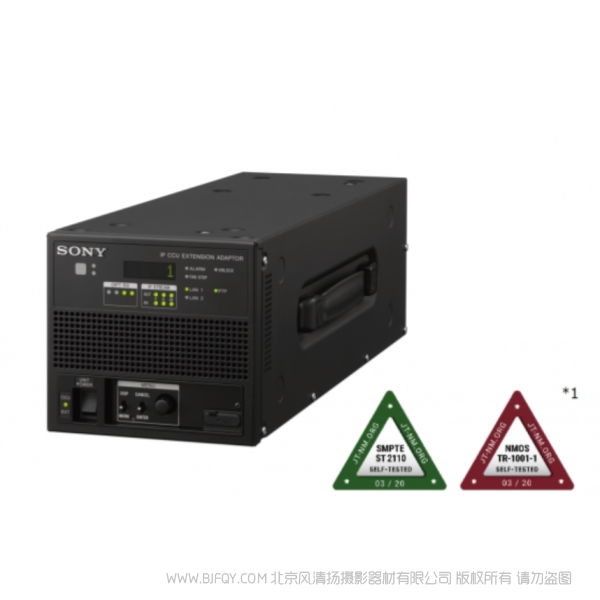

*1 有關 2020 年 3 月 JT-NM 測試程序和測試結果的更多詳細信息，請轉到 https://jt-nm.org/jt-nm_tested。

*2 JPEG XS 是一項新的低延遲壓縮技術，對帶寬有限的現場制作很有用。

優質性價比的 IP 升級

廣播公司、轉播提供商和直播制作專家通過加裝 HDCE-RX30 IP 攝像機擴展適配器進行升級，可具備 IP 直播制作的優勢，無需替換目前在 HDC 攝像機上的投資。HDCE-RX30 可直接連接到遠離攝像頭和 HDCE-TX30 擴展適配器發射器的 CCU。

高效資源共享

借助 HDCE-RX30，可以跨多個工作室和多個地點以更快的速度、性價比更高的方式使用共享制作資源。傳統的 SDI 基礎設施通過光纖電纜將一臺攝像機綁定到單個 CCU。與 HDCE-TX30 結合使用，可通過 IP 靈活地重新配置攝像機、CCU 和其他現場設備，而無需耗時重新連接電纜。這減少了需要在現場保留直播設備的數量，從而可以高效地共享資源。

CCU 電源

HDCE-RX30 直接從連接的攝像機控制單元獲取電源。

高清 4x HFR 功能（配對模式）

可通過 HDC-3500 光纖演播室攝像機及 HZC-QFR50 HD4x 軟件許可證提供高清 4x HFR 輸出。HDCU-3500 標準上支持 HD4x SDI 輸出，HD4x IP 輸出（使用 HKCU-SFP50 IP）為可選項。

4K 升級選項（配對模式）

借助搭載 HDC-3500/3100 和 HDC-2500 系列光纖演播室攝像機的 HDCU-3500 中的選購 HZCU-UHD35 軟件許可便可實現 4K IP 輸出。IP HDCE 不需要軟件許可。

通過 Web 瀏覽器設置菜單項

IP HDCE 支持通過 Web 瀏覽器執行菜單控制。監控多臺 IP HDCE 和 CCU 的狀態、設置文件導入/導出以及遠程固件升級增強了操作的效率和便捷性。

一般信息

電源要求

AC 240 V、1.7 A（較大）、DC 12 V、10 A（較大）、DC 240 V、1.05 A（較大）

工作溫度

–10 °C 到 +40 °C（14 °F 到 +104 °F）

儲存溫度

-20 °C 至 +60 °C（-4 °F 至 +140 °F）

重量

約 4.4 千克（9 磅 8.4 盎司）

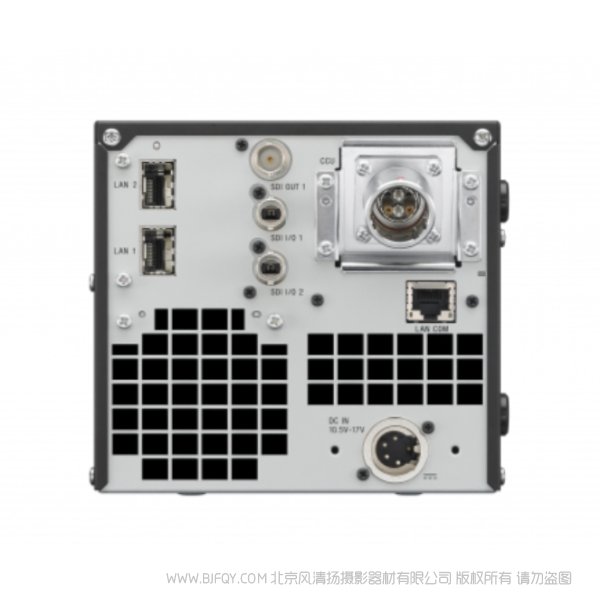

輸入/輸出接口

攝像機

-

攝像機控制單元

光纖連接器（LEMO 3K.93C 連接器）(x1)

RCP

8 針多路連接器 (x1)

LAN-COM

-

網絡數據接口

3G/HD/SD-SDI I/O、BNC (x2)、3G-SDI：SMPTE ST424/425 Level-A/B、0.8 Vp-p、75 Ω、2.970 Gbps/2.967

SDI I/O 1 至 2

Gbps、HD-SDI：SMPTE ST292、0.8 Vp-p、75 Ω、1.485 Gbps/1.4835 Gbps

REFERENCE IN/OUT

-

耳塞式耳機

-

USB

USB 2.0 A 型、4 針 (x1)

LAN 1 到 2

4 極迷你插孔 (x1)
USB 2.0 A 型、4 針 (x1)
SFP+、SFP28、10GBASE-**、25GBASE-**

輸入接口

交流輸入

-

直流輸入

XLR 型 4 針 (x1)、10.5 V 到 17 V DC

SDI RET 1

-

輸出接口

SDI OUT 1

3G/HD-SDI OUTPUT、BNC (x1)、3G-SDI：SMPTE ST424/425 Level-A/B、0.8
Vp-p、75 Ω、2.970 Gbps/2.967 Gbps、HD-SDI：SMPTE ST292、0.8 Vp-p、75 Ω、1.485 Gbps/1.4835 Gbps
3G-SDI/HD-SDI/SD-SDI、字符信號可選

標準配件

標準配件

使用前說明 (1)、操作說明 (CD-ROM) (1)

可選配件

可選配件

HZCE-CNFG50 配置控制軟件、HZCE-SNMP50 SNMP 代理軟件、服務手冊
