技術參數

1. 全部采用CNC加工

2. 球碗100 mm

3. 動平衡承重1-20kg

4. 動平衡檔數16x2級

5. 阻尼檔數 水平8級，垂直8級

6. 俯仰角度+90°/-80°

7. 工作高度1000mm–1640mm

8. 溫度范圍-40°C/+60°C

9. 攜帶高度1060mm

10. 自重23.5kg

功能參數

數據處理器DataBox5

1. 支持PAN水平、TILT垂直、ZOOM變焦、FOCUS聚焦編碼器；LENS 鏡頭內置編碼器、CRANE XYZ搖臂編碼器的數據輸入。

2. 自動識別佳能和富士能鏡頭內置編碼器并獲取跟蹤數據。

3. 支持跟蹤攝像機ID設置和0.1幀精度跟蹤數據和鏡頭數據延時調整功能。

4. 支持FREE-D絕對值跟蹤數據，RS422、USB-C、以太網UDP、TCP四路同時輸出，并可修改UDP和TCP的IP地址和端口號。

5. 支持變焦ZOOM、聚焦FOCUS數據換向，支持PAN水平運動、TILT垂直運動數據反向功能。

6. 支持跟蹤搖臂，可自定義搖臂臂長。

7. 當機位移動時，可實現二點定位功能。

8. 帶觸控操作顯示屏，UI界面參數修改及時生效，支持USB-C供電及軟件升級。

9. 支持黑場外同步信號輸入并環出和內同步PAL\NTSC切換功能，精度0.1幀，無重復誤差。

跟蹤精度

水平、俯仰運動的跟蹤分辨率<0.000043°，8300000/360°

產品功能特性

1. PAN、TILT采用23位絕對值編碼器，跟蹤分辨率8300000/360°


2. ZOOM、FOUCS跟蹤數據采用鏡頭內置編碼器輸出

3. 自動記錄位置和跟蹤數據，使用只需校準一次

4. 跟蹤數據RS422、USB-C、以太網UDP、TCP四路同時輸出

5. 鏡頭延時和跟蹤延時調整功能，支持二點定位。

6. 支持Vizrt、 Avid 、 Brainstorm、UE5等跟蹤數據采用FREE-D協議的虛擬系統

7. 金屬件全CNC加工，云臺采用液壓阻尼盤結構，10+10+16x2可調，有效動態平衡承重20Kg

8. 升降臺采用100mm氣缸，氣壓值雙色精確數碼顯示

9. 氣壓承重50kg，氣柱升降行程大于390mm

10. 標配可定位滑輪車，可鎖定運動軌跡

標準配置

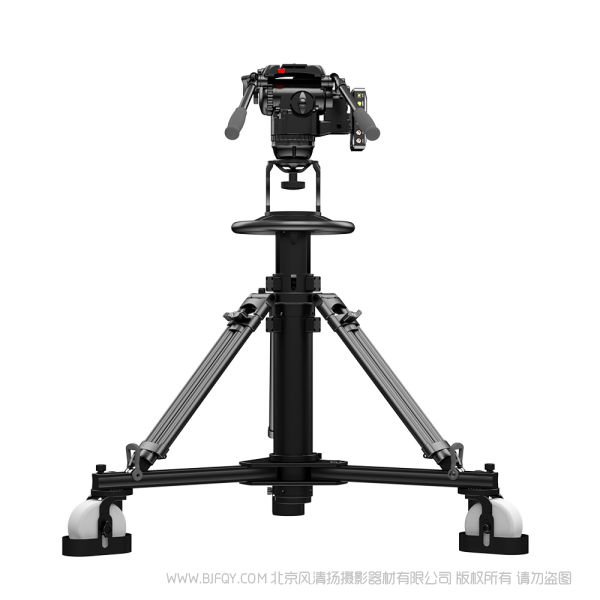

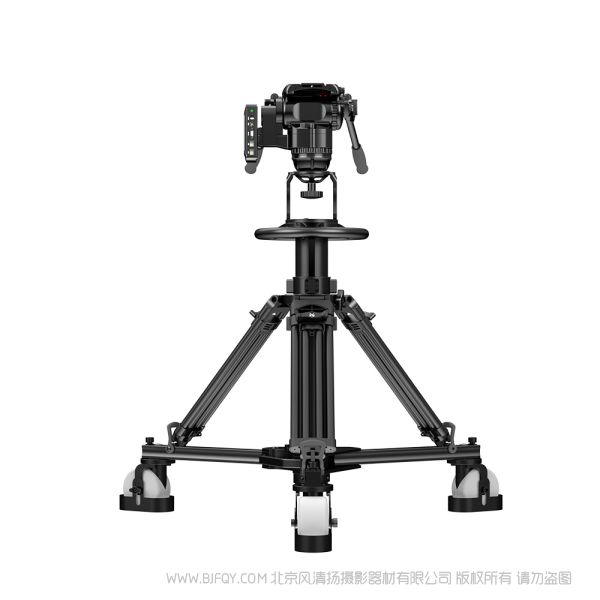

1. S20VR全CNC跟蹤云臺，帶30秒發光水平泡

2. PL200云臺快裝面板

3. 3/8和1/4英寸鎖緊鏍絲各2個

4. PB100可伸縮雙手柄

5. 20針佳能和富士能鏡頭數據輸出電纜

6. 數據處理器DataBox5

7. 數據線Pan Tilt

8. 電源適配線（可選AC 220V/110V AC輸入或3.6-36V DC輸入）

9. PT50氣壓升降臺，含100mm底座適配器、可定位滑輪車、數碼氣壓表充電器
