一:音頻信號隔離器主要功能

1.隔離外界干擾，隔離不共地產生的電流聲噪聲。

2.系統間安全傳輸，保護設備不被對地電壓差（打火、靜電）損壞。

3.改善音質，凈化聲音，去除毛刺。


二：音頻隔離器原理說明



    音頻隔離器原理：使音源與隔離器輸入端獨自形成環路，同時隔離器輸出端與負載也形成環路，前后級音頻設備之間不會形成物理性電氣

連接，從而保證了電氣隔離，實現如下目的：  1.凈化音頻信號傳輸，采用平衡信號傳輸模式，可以確保信號不會發生因線長產生的干擾噪聲

2.消除因電源異相造成的干擾噪聲；3.消除接地電位差等產生的干擾噪聲；4.意外或緊急情況下拔插信號電纜不會產生電壓差的打火現象，保

護前后級設備的安全。在實際工作時比如調音臺與功放，同聲傳譯主機很多情況下是距離很遠，會有不同的取電情況：跨相線、不同的安全地

(G)因?yàn)殡娫床辉谕幌嗑€， 所以在這樣的用電系統會出現問題：輕則工作時會從音箱發出很大的電流聲，重則在接插信號電纜時會產生接插

打火現象燒毀設備。



    地回路/地環干擾： 主要由于音頻線纜的兩個線端之間的不同電勢產生的。由于音頻線纜選擇不同的音頻信號參考地電位，從而引起交流

電流回路干擾，主要出現在音頻線纜的屏蔽層及音頻設備的外殼上。 通常情況下，屏蔽層的電壓為0V，在音頻信號傳輸距離超過100米的情況

下，極易產生較高的接地環路電壓，設備間的屏蔽層會產生壓差，嚴重的將導致音頻信號失真并伴有電流聲噪音等干擾現象，甚至?xí)a(chǎn)生打火

導致設備被燒毀。 如果先連接信號線，則在開機的時候偶爾會燒保險絲；如果先開機再接信號線則會擊穿設備接口芯片電路造成設備損壞。




三：使用連接方法

    把音頻信號隔離器連接在信號傳輸之間。如：電腦和調音臺之間，會議設備和調音臺之間，其他系統音源信號和調音臺之間。調音臺和轉

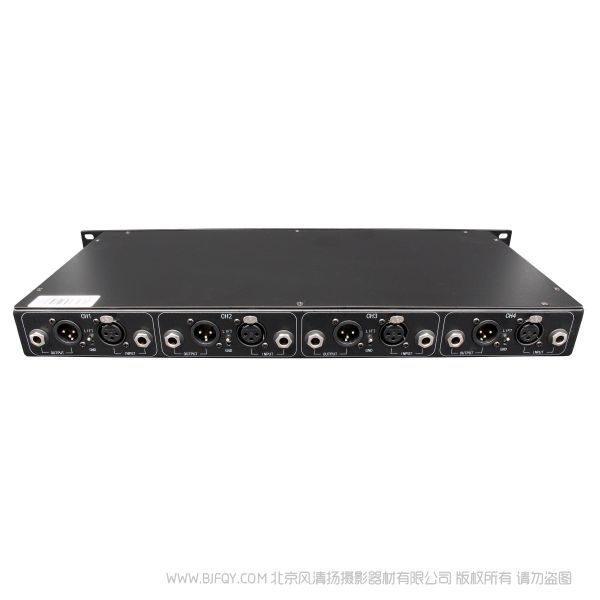

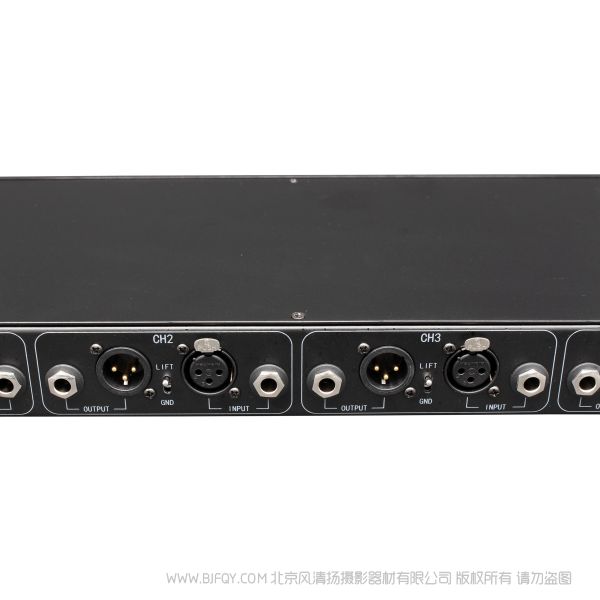

播車之間，調音臺和攝像導播臺之間，調音臺和遠距離功放之間，調音臺和同聲傳譯系統之間等。每路帶懸浮地切換開關，使用時可切換狀態

單路信號可單獨切換，但如果是同一臺設備的多路信號應該同時切換。



技術參數：

輸入阻抗：600Ω（交流阻抗）

輸出阻抗：600Ω（交流阻抗）

頻率響應：20HZ—20KHZ（±＜0.2db ref 1khz）

定損失：＜0.5db（ref 1khz 1V rms）

絕緣電阻：DC1000V 100MΩ

隔離電壓：AC 50Hz—60Hz 0V—1500V

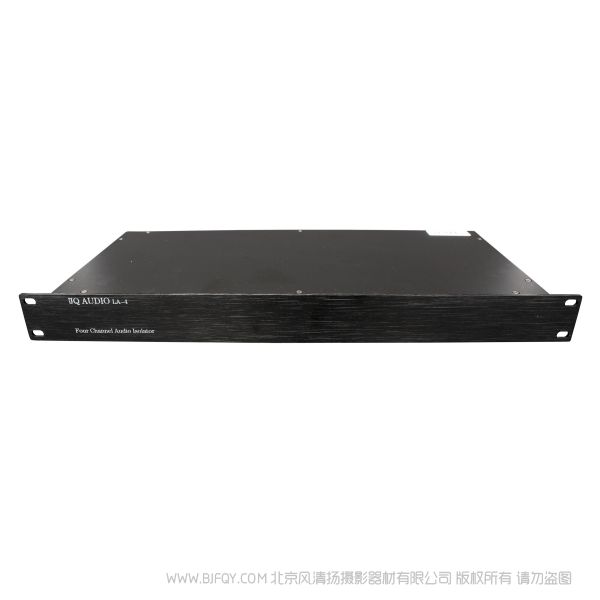

機身尺寸：432mm * 45mm * 200mm    1U機型
