簡介

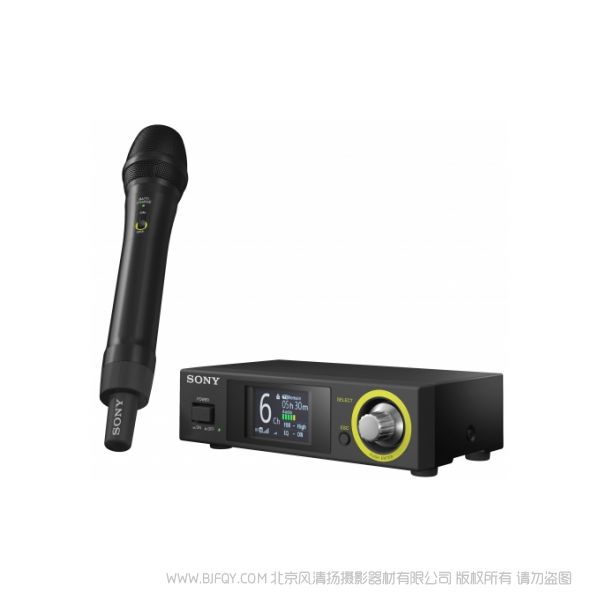

包裝內含 ZRX-HR70 數字無線半機架接收器和 ZTX-M02RC 數字無線手持式發射器

DWZ 數字無線麥克風系統的聲樂/演講套件版本提供高品質 24 位/48KHz 線性 PCM 數字傳輸，很適用于會議中心、大學、學校、市政府大樓、酒店、會議室和小型劇院。麥克風的可更換薄膜設計支持以下薄膜選擇，包括索尼的 CU-C31、CU-F31 和 CU-F32。此系統還包括 AES 128 位加密技術，高度實現傳輸安全。

智能反饋抑制器使數字聲音

通過采用索尼開發的獨特 24 位線性 PCM 數字傳輸技術，使用戶獲得可靠的射頻傳輸和高音質。另外，它支持兩種射頻模式，因此可通過 WiFi 共享體驗。智能反饋抑制器功能可抑制不需要的反饋。

屬性

高品質的數字音質

高質量 24 位線性 PCM 數字傳輸提供原始音頻以及 10 Hz 至 22 kHz 的廣泛頻率范圍。由于上述套件被設計為無需使用壓縮擴展器，因此避免了傳統模擬無線系統常見的音頻性能降級現象。

可靠傳輸?shù)膬煞N射頻模式

DWZ 系列提供兩種射頻模式可供選擇。只需選擇能利用您的實際 2.4 GHz 射頻環境的模式：

寬帶跳頻模式

此模式減少了對相同環境（例如 WiFi）中使用的其他無線設備的干擾。您不需要具備與射頻相關的先進技術知識。寬帶跳頻模式還支持額外錯誤校正，實現更安全的傳輸*1。

窄帶跳頻模式

此模式有助于避免來自其他設備的干擾 — 例如通常用于照明控制的 2.4 GHz 無線遠程控制。這樣，同時使用多個無線系統時就能實現頻率協調*2。

*1 音頻延遲： 約 6 ms

*2 音頻延遲： 約 3 ms

智能反饋抑制器功能

憑借高性能 DSP 和索尼的獨特算法（用于在反饋?zhàn)兊秒y以承受前將其消除），索尼智能反饋抑制器可抑制不需要的反饋。高達 1024 的頻帶抑制濾波器會不斷地自動進行實時調諧，以消除反饋和避免降低原始信號的質量； 這可帶來主持人、歌唱家和觀眾都喜歡的高品質音效。您可以自由選擇希望應用此反饋抑制濾波器的音頻輸出，例如，您可以將原始音頻輸出到主要 PA 系統，而將處理后的音頻傳輸?shù)奖O(jiān)視器揚聲器。

穩定傳輸

無線麥克風傳輸系統可能存在接收中斷（信號丟失）問題。DWZ 系列可將信號丟失問題降至較低。采用空間分集接收系統，通過使用雙天線輸入/接收電路實現穩定接收。這些系統通過兩種不同路徑接收信號，并自動選擇較強的射頻信號進行輸入。

高度安全的傳輸

ZTX-HR70 采用 AES 128 位標準加密技術來使發射信號的安全，避免信號被攔截。這種加密功能使用戶能夠減輕對機密信息被攔截的擔心。

大尺寸彩色液晶屏

ZRX-HR70 半機架接收器具有大尺寸彩色液晶商用電視機，商用電視機上提供所選信道、信號、五頻數字均衡器、音頻電平和發射器電池壽命等詳細的可視化狀態。

設置快速方便

憑借其清晰通道掃描和通道選擇功能，半機架 ZRX-HR70 可檢測空閑通道并自動選擇適合的通道，以進行快速方便的系統設置。

有線/無線順暢的操作

ZRX-HR70 具有電纜音調發生器功能，能夠在使用無線時模擬有線音調。在有線和無線之間進行切換時，無需調節放大器的均衡器設置。只需在 ZRX-HR70 商用電視機上設置“電纜音調發生器”菜單，以匹配所需的有線音調。

五頻均衡器

ZRX-HR70 半機架接收器中采用 5 波段數字均衡器，因此可以根據需要輕松調節手持式麥克風的聲音特性。

調諧器輸出接口

提供調頻器輸出以進行調諧。ZRX-HR70 還具有一個發射器靜止選擇器，讓用戶選擇可靜止的接口。

機架式連接 1U 半機架大小，帶可拆卸式鞭形天線

ZRX-HR70 可以使用選購的 RMM-HRD1 機架連接套件來連接。

多種接口

ZRX-HR70 采用三路并行音頻輸出，配備 ?” TS 耳機 (x2) 和平衡 XLR (x1)。

可更換薄膜設計讓用戶能夠靈活選擇以下薄膜，包括 CU-C31、CU-F31 和 CU-F32

對于手持式發射器，您可以使用隨附的高品質動態心形麥克風薄膜。或者，您可以選擇索尼 DWX 系列薄膜中的任意一款，該系列的螺距為 1.25 英寸/28（31.3 mm/螺距，1.0 mm 螺紋）*。

*使用第三方薄膜可能導致 RFI 或 EMF 噪聲。

結實的金屬機身

ZTX-M02RC 由堅固耐用的金屬制成。金屬結構支持在艱苦工作條件下的可靠使用。

易用操作

ZTX-M02RC 具有一個可開啟/關閉常規操作的鎖定開關。

雙 AA 電池運行和非接觸式充電功能

ZTX-M02RC 通過 AA 電池供電，具有非接觸式充電功能（使用 BC-DWZ1 電池充電器）。

規格

全部展開全部折疊

發射部分

發射器類型

手持式

天線類型

內部單極天線

發射類型

F1D 和 F1E

調制方法

GFSK

載波頻率

2402.0 MHz 至 2478.5 MHz

Ch1： 2402/2478.5 MHz
Ch2： 2421.5/2472.5 MHz
Ch3： 2427.5/2475.5 MHz
Ch4： 2424.5/2446.5 MHz
Ch5： 2449.5/2469.5 MHz
Ch6： 2405/2452.5 MHz
Ch a： 2469.5/2474/2478.5 MHz
Ch b： 2442.5/2447/2451.5 MHz
Ch c： 2415.5/2420/2424.5 MHz
Ch d： 2456/2460.5/2465 MHz
Ch e： 2429/2433.5/2438 MHz
Ch f： 2402/2406.5/2411 MHz

射頻功率輸出

10 mW (e.i.r.p.)

已占用的射頻帶寬

2.5 MHz

接收部分

接收器類型

機架連接（每個通道一半）

接收類型

空間分集

天線類型

外部鞭形天線

接收頻率

2402.0 MHz 至 2478.5 MHz

Ch1： 2402/2478.5 MHz
Ch2： 2421.5/2472.5 MHz
Ch3： 2427.5/2475.5 MHz
Ch4： 2424.5/2446.5 MHz
Ch5： 2449.5/2469.5 MHz
Ch6： 2405/2452.5 MHz
Ch a： 2469.5/2474/2478.5 MHz
Ch b： 2442.5/2447/2451.5 MHz
Ch c： 2415.5/2420/2424.5 MHz
Ch d： 2456/2460.5/2465 MHz
Ch e： 2429/2433.5/2438 MHz
Ch f： 2402/2406.5/2411 MHz

RF 靈敏度

24 dBμV 或更低

天線部分

輸入接口

BNC-R，50 Ω (x2)

音頻選擇

薄膜類型

生動

指向性

單指向

較大輸入電平

142 dBSPL（帶 12 dB 衰減器）

音頻衰減器調整范圍

0/6/12 dB

頻率響應

傳輸： 10 Hz - 22 kHz
麥克風： 70 Hz - 16 kHz

動態范圍

102 dB（A 加權）

失真 (T.H.D)

0.03% 或更低（-38 dBu，1 kHz 輸入）

音頻延遲

窄帶模式： 約 3 ms/
寬帶模式： 約 6 ms
（發射器 + 接收器）

模擬輸出

XLR-3-32，平衡 (x1)
耳機插孔，不平衡 (x2)
較大輸出電平
-平衡輸出
麥克風： -22 dBu
線路： +24 dBu
-不平衡輸出： +8 dBu
參考輸出電平
-平衡輸出
麥克風： -58 dBu
線路： -12 dBu
-不平衡輸出： -28 dBu

其他設備

顯示器

液晶

一般信息

電源要求

ZTX-M02RC： 3.0 V DC（兩節 LR6（AA 尺寸）堿性干電池）
ZRX-HR70： 外部直流輸入： 12 V DC

電池運行時間

連續使用約 10 小時（環境溫度 25 °C (77 °F)，索尼 LR6（AA 尺寸）堿性干電池）

操作溫度

0°C 至 50°C
32°F 至 122°F

儲存/運輸溫度

-20°C 至 +60°C
-4°F - +140°F

尺寸*

ZTX-M02RC： φ 48 × 258 mm（1 15/16 × 10 1/4 英寸）（直徑/長度）
ZRX-HR70： 168 × 44 × 96 mm（6 5/8 × 1 3/4 ×3 7/8 英寸）（寬/高/深）

重量

ZTX-M02RC： 約 308 g (11 oz.)（含電池）
ZRX-HR70： 約 510 g (1 lb.2.0 oz.)

配件

麥克風支架 (1)
天線 (2)
交流適配器 (1)
快速入門指南 (1)
使用前須知 (1)
CD-ROM (1)

可選配件

BC-DWZ1
RMM-HRD1
